DC-07电磁式蜂鸣器专用驱动电路

      1. 概述
      DC-07是一款用于有源电磁式蜂鸣器的专用驱动芯片,采用FUSE修正技术,可以根据客户的要求定制2.4K、2.7K、3.0K、3.2K等输出频率,具有宽裕的工作电压范围和高的频率精度和温度稳定度。
      2.特点描述
      采用CMOS工艺制作,极低的静态功耗电流;
      工作电压范围:1.8~6.5V(典型工作电压:3.0V \5.0V);
      输出典型频率:2.4K 、2.7K,3.0K (可以根据客户定制);
      内置高精度振荡电路,用FUSE技术频率精度达到±1%;
      驱动能力强,有反峰吸收电路;
      能支持超小型SOT23-3封装;
      支持防反接限流保护功能。
      3、引脚和MARK标记描述

DC-07电磁式蜂鸣器专用驱动电路


      1 脚 OUT 输出 2 脚 VDD 3 脚 GND
      4、 值

项目

符号

额定值

单位

供给电压

VDD
<7

V

输入输出电压

VI / VO


GND-0.3~VDD+0.3

V

工作温度

TDD
-40 ~ 85

储藏温度

TST
-50 ~ 150


蜂鸣器专用驱动电路

DC-07电磁式蜂鸣器专用驱动电路

      5、电气参数(环境温度为25℃)

参数

符号

条件

小值

典型值

单位

工作电压

VDD



1.8



6.5

V

静态电流

ISB






5

uA

输出电流

IO
@VDS=0.3V
VDD=3V



60



mA

输出频率

Fout
FUSE 调节

1.8K



4.2K

Hz

固定输出频率

Fout

固定输出

-1%

2.4

+1%

KHz

      6、典型应用(电容 C 取值 105/16V ,适合于 3V、5V 电磁式蜂鸣器)

DC-07电磁式蜂鸣器专用驱动电路

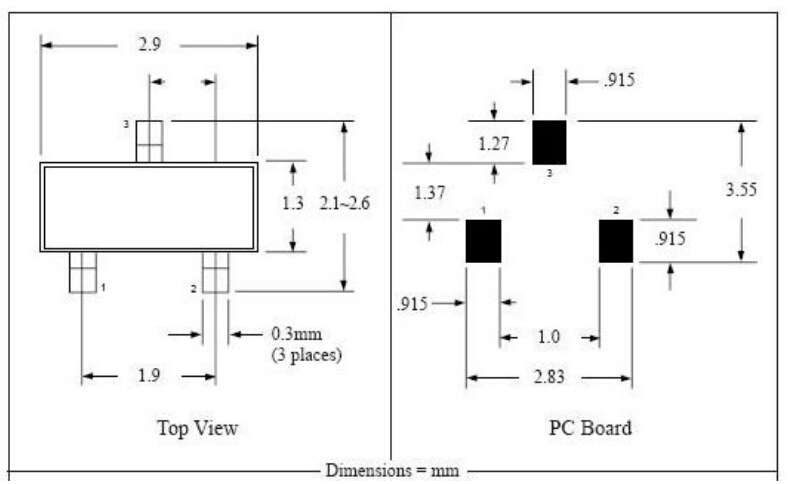

      7、封装信息
      DC-07采用SOT-23封装,每盘数量为3000PCS,采购芯片的客户注意在订货时请按整盘数下单!
      8、供货信息
      公司提供09、12系列(3V、5V)贴装好元器件的标准电路板,也可以根据客户需求提供插好插针的产品,方便客户组装,也可以客户提供PCB板有我司贴片代工。
