DC019压电式蜂鸣器专用驱动电路

      1、概述:
      DC019压电式蜂鸣器驱动电路是我司新推出的一款高性价比的CMOSBTL输出的压电式蜂鸣器驱动电路,采用SOT23-6贴片封装形式。该电路可以通过CH1和CH2选择四种不同的输出频率,以此来满足客户的不同需求。该IC具有工作频率稳定、电路一致性好和外围电路简单的优点,特别适合于SMD贴片式蜂鸣器的开发,大大降低了生产成本且提高了生产效率。我司还可以根据客户的不同需求,提供从软件开发、PCB设计到SMT生产的全方位一站式服务。

压电式蜂鸣器专用驱动电路


DC019压电式蜂鸣器专用驱动电路
      2、主要特性:
      工作电压:2.0-6.0V;     工作温度:-40到 85℃
       驱动电路:8ma;     储存温度:-55到125℃
      3、典型应用:

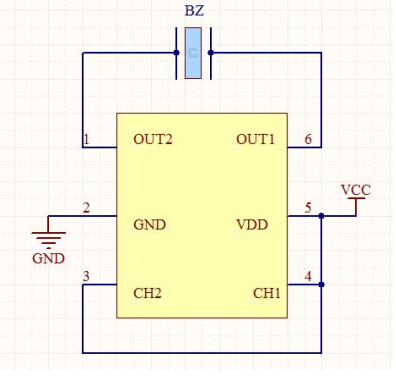

      a、适合3-5V工作电压的产品:典型输出频率f=4KHZ
压电式蜂鸣器专用驱动电路


DC019压电式蜂鸣器专用驱动电路

      蜂鸣器两端的电压Vp-p=2VCC,产品适合于SMT蜂鸣器和要求低工作电压、高声压输出的蜂鸣器。
      b、适合压5-30V工作电压的产品:典型输出频率f=3.3KHZ

压电式蜂鸣器专用驱动电路

压电式蜂鸣器专用驱动电路


      蜂鸣器两端的驱动电压Vp-p=2VCC,工作电压范围5-30V可以完全取代传统的电感升压产品,提高生产效率和产品的可靠性。
      元件选择: 电阻 R3、R4 根据蜂鸣器电容量的大小,在输出波形良好的情况下做适 当的调整,以降低功耗;电阻 R5 依据在确保工作电压范围正常工作的情况下,适当 调整,以保障在全电压范围内工作正常。如果要使用更高的电压,Q1、Q2 需更换。




本文摘自常州东村电子有限公司(http://dcdzcn.fht360.com/,转载需标明出处。
