DC18A蜂鸣器专用驱动电路

      1、概述:
      DC18A是一款高性能 BTL输出的压电式蜂鸣片专用驱动电路,采用了全新的设计理念和工艺技术,使产品的一致性和个性技术指标都有了较好的提升;该IC具有自动频率跟踪和温度补偿功能,使蜂鸣器不会因工作电压和环境温度的变化而发生频率漂移;采用SOP-8贴片封装,可以完全采用SMD元件和SMT工艺,替代大部分电感升压驱动,大大提高了生产效率,降低了生产成本。
      2、封装:SOP-8

引脚

符号

功能

引脚

符号

功能

1

FS

反馈

5

OUTB

输出B

2

OUTA

输出A

6

NC

空脚

3

GND

7

VDD

电源

4

GND

8

OSC

振荡

蜂鸣器专用驱动电路 蜂鸣器专用驱动电路

DC18A蜂鸣器专用驱动电路

      3、特性:
      宽裕的工作电压:3-18V
      根据产品的不同要求可以选用两极或三极反馈式蜂鸣片
      驱动电压Vp-p接近于电源电压VDD的2倍
      采用SOP-8封装
      可以替代进口电路RE46C100,也可以取代CD40106和CD4049应用电路。
       4、典型应用

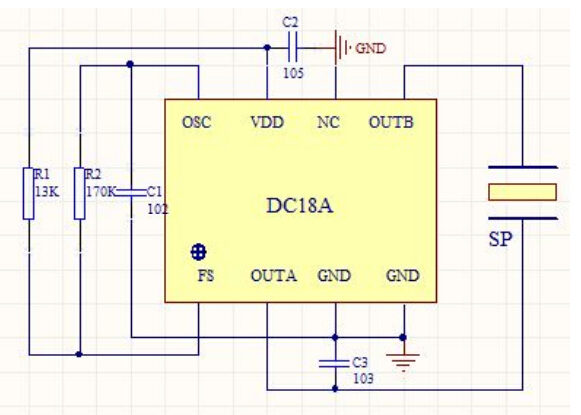

      1、两极蜂鸣片的应用   F=4KHZ

DC18A蜂鸣器专用驱动电路


      元件的选择 电阻 R2 采用±1%精度,电容 C2 采用 NPO 材质±5%精度以内

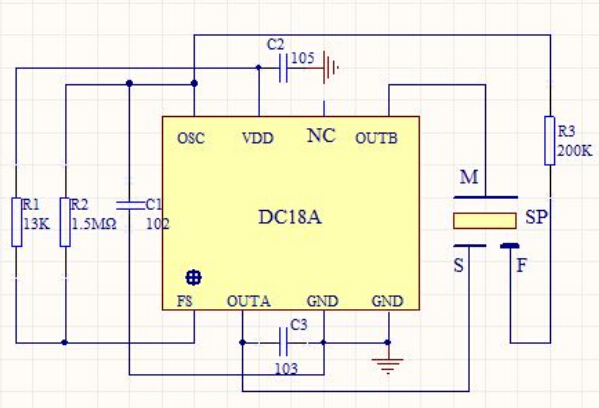

      2、反馈式蜂鸣片的典型应用  适合各种尺寸的蜂鸣片

DC18A蜂鸣器专用驱动电路


      5、注意事项
      1、蜂鸣器专用驱动电路在测试和使用过程中必须严格的注意电源的正、负极性不能接反,否则会烧毁IC芯片。在产品的测试过程中,建议将稳压源的电流限制在 100ma,或者可以在电源回路里串接一个1N4148二极管。
      2、对于选用它激式方式工作的的产品,不同规格的蜂鸣器谐振频率不同,因此 在使用前请客户提供该蜂鸣器的具体谐振频率曲线,有我司工程师来配合设计, 使驱动频率与蜂鸣器的谐振频率趋于一致。


本文摘自常州东村电子有限公司(http://dcdzcn.fht360.com/,转载需标明出处。
