DC028压电式蜂鸣器专用驱动电路

      1、概述:
      DC028是一款高性能压电蜂鸣片专用驱动电路,采用了全新的设计理念和工艺技术,使产品的一致性和各项技术指标有了较好的提升;该IC具有自动频率跟踪和温度补偿功能,使蜂鸣器不会应工作电压和环境温度的变化而发生频率飘移;由于采用了直接驱动方式,有效地克服了三极蜂鸣片反馈极的漏电或高阻造成的失效,极大地提高了蜂鸣器长期工作的稳定性和可靠性;同时简化了生产工艺,提高了生产效率。该IC采用了6脚的小型贴片封装(SOT-23-6),适用于各种规格和外形尺寸的压电蜂鸣器,具有较高的性价比,是业内高品质蜂鸣器的 。
      2、封装 :SOT-23-6

引脚

符号

功能

引脚

符号

功能

1

OUT

输出

4

VCC

电源

2

GND

5

FS

反馈

3

OSC1

振荡1

6

OSC0

振荡0


DC028压电式蜂鸣器专用驱动电路

DC028压电式蜂鸣器专用驱动电路

      3、特性:
      宽裕的电源工作;3—16V
      稳定的温度特性:150PPM/℃
      宽裕的工作频率;适合于各种规格的蜂鸣片
      4、应用:

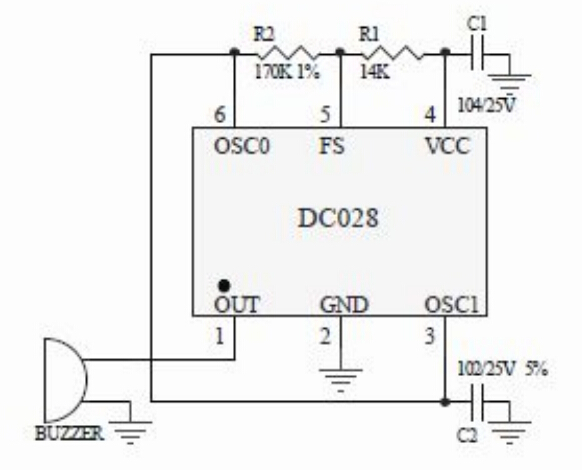

      1、常规应用:直接替代三极反馈式蜂鸣器

DC028压电式蜂鸣器专用驱动电路


      2、元件的选择
      电阻 R2 采用±1%精度,电容 C2 采用 NPO 材质±5%精度以内。
      电阻 R2 选择对应不同谐振频率蜂鸣片的对照表
      C2=102     频率误差±100HZ

频率

R2

频率

R2

频率

R2

频率

R2

1900

190

2800

250

3400

205

3900

180

2000

350

3000

220

3500

200

4000

170

2400

295

3200

215

3600

195

4500

150

2500

280

3300

210

3700

190

6000

110

      如果对于频率精度要求高的场合,可以选择±1%的电容,这样蜂鸣器的频率误 差可以控制在±60HZ 以内,如 800HZ 的车用蜂鸣器等。
      6、DC028压电式蜂鸣器专用驱动电路使用注意事项
      1、该 IC 芯片在设计时已经考虑了防静电问题,因此客户在使用、装配和焊接过程中不必介意由于静电而带来的损坏 IC 问题。
      2、由于不同规格的蜂鸣器谐振频率不同,因此在使用前请客户提供该蜂鸣器的具体谐振频率曲线,有我司工程师配合设计,使产品达到 的效果。
