DC020四种音效声蜂鸣器驱动电路

      DC020是我司新推出来的一款性价比较高的4种音效声蜂鸣器驱动电路,采用SOT23-6贴片封装形式。该电路可以通过CH1和CH2来选择4种不同的音效声来满足各种提示、报警等场合。
      一、主要特性
      工作电压:2.0---6.0V      工作温度-40 至 85℃
       驱动电流 8ma          储存温度-55 至 125℃

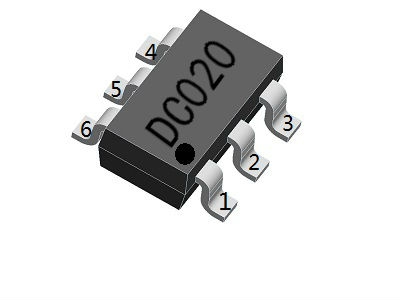

      二、引脚排列       SOT-23-6 封装


DC020四种音效声蜂鸣器驱动电路


DC020四种音效声蜂鸣器驱动电路

DC020四种音效声蜂鸣器驱动电路

      三、 典型应用
      1、适合3-5V工作电压的电磁式蜂鸣器    报警声2

DC020四种音效声蜂鸣器驱动电路

      2、适合高声压输出的压电蜂鸣器    DC=12V   报警声1

DC020四种音效声蜂鸣器驱动电路

      四、DC020四种音效声蜂鸣器驱动电路使用注意事项
      1、DC020是CMOS器件,所以在使用过程中注意防静电措施,选着端CHI、CH2不能悬空,必须严格按照要求接GND或接VDD。



本文摘自常州东村电子有限公司(http://dcdzcn.fht360.com/,转载需标明出处。
