蜂鸣器驱动电路

      DC021 是我司新推出来的一款性价比较高的 CMOS BTL 输出的压电式蜂鸣器驱动电路, 采用 SOT23-6 贴片封装形式。 该电路可以通过单片机 I/O 口与 CONL 端口直接连接,通过程序来改变输出音调; 设置电路的 CH 脚的电平可选择两种输出频率,以满足客户与压电片的配合。 该 IC 工作频率稳定、 一致性好, 外围电路简单, 特别适合于 SMD 贴片式蜂鸣器和便携式、 智能化电子产品。
      一、 蜂鸣器驱动电路主要特性
      工作电压: 2.0---6.0V     工作温度-40 至 85℃
      驱动电流 8ma          储存温度-55 至 125℃
      频率误差±3                     静态电流≤3ua
      二、 引脚排列                  SOT-23-6 封装

引脚序号

名 称

描 述

1

OUT1

蜂鸣器驱动输出 1

2

GND

接电源地

3

CONL


直接与单片机 I/O 口连接,高电 OUT1、
OUT2 有输出; 低电平则无输出


4

CH


蜂鸣器驱动频率选择端, 高电平输出频
率 4000Hz;低电平输出频率 3500Hz


5

VDD

接电源电源正

6

OUT2

蜂鸣器驱动输出 2


蜂鸣器驱动电路


蜂鸣器驱动电路

      三、 典型应用

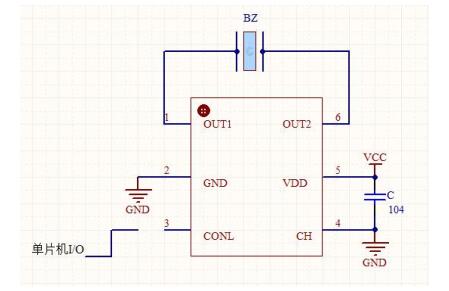

      1、 适合压 3-5V 工作电压的产品     典型输出频率 f=3.5KHZ

DC021带使能端的压电式蜂鸣器驱动电路


      蜂鸣器两端的电压 Vp-p=2*VCC , 产品适合于 SMT 蜂鸣器和要求低工作电压高声压输出的蜂鸣器可以直接用单片机的 I/O 口来控制芯片的 CONL, 高电平有输出 , 低电平无输出, 进入低功耗状态; 也可以通过单片机编程产生各种滴滴声和其它音效声。

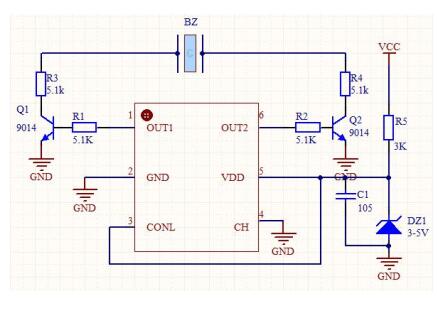

      2、 适合压 3-30V 工作电压的产品    典型输出频率 f=3.5KHZ

DC021带使能端的压电式蜂鸣器驱动电路


      蜂鸣器两端的驱动电压 Vp-p=2*VCC,工作电压范围 3-30V 可以完全取代传统的电感升压产品, 提高产品的生产效率和可靠性。
      元件选择: 电阻 R3、 R4 根据蜂鸣器电容量的大小, 在输出波形良好的情况下做适当的调整, 以降低功耗; 电阻 R5 依据在确保工作电压范围正常工作的情况下, 适当调整, 以保障在全电压范围内工作正常。




本文摘自常州东村电子有限公司,是蜂鸣器驱动电路厂家(http://www.dcdzcn.cn/,转载需标明出处。
